低コストで柔軟なソリューション

マッチングトランス


マッチングトランス(変圧器):JT-6は広い周波数帯域で動作し、お使いのRFアンプのパワーを増加させることなくピークピーク値を増大させます。

JTシリーズのステップアップ(昇圧)/ステップダウン(降圧)トランスは、インピーダンス整合のための低コストで柔軟なソリューションを提供します。
JTシリーズトランス(変圧器)は広い周波数帯域で動作し、お使いのRFアンプのパワーを増加させることなくピークピーク値を増大させます。
コンパクトなサイズのため、簡単に負荷の近くに配置することができ、ネットワークのQ値による損失を最小限に抑えることが可能です。

仕様

スタート周波数10 KHz
ストップ周波数10 MHz
最大入力電力150 W
入力インピーダンス(公称)50 Ω
出力インピーダンス(公称)5.5 Ω
入出力コネクタBNC
温度範囲0 ~ 40 ºC
寸法120 x 120 x 94 mm

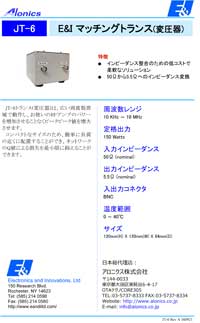

製品カタログ

マッチングトランス:JT-6のカタログにつきましては、「お問い合わせフォーム」よりご遠慮なくお問い合わせください。
