低コストで柔軟なソリューション

スイッチングトランス

HI-Zシリーズは、50Ωのインピーダンスを50,100,200,400,800Ωいずれかのインピーダンスで動作するよう整合します。

  • マルチタップ設定
  • 最大パワー転送
  • カスタムデザイン可能

HI-Zシリーズのスイッチングトランスは、超音波やトランスデューサ、実験用途に有用です。
手動のタップ設定選択により最大パワー転送を可能にするロックオンシリーズは、高い品質、堅牢性、耐久性を持つRF製品を提供するE&Iのコミットメントを示しています。

仕様

スタート周波数500 KHz
ストップ周波数5 MHz
最大入力電力1000 W
入力インピーダンス(公称)50 Ω
出力インピーダンス(公称)50 Ω, 100 Ω, 200 Ω, 400 Ω, 800 Ω
入出力コネクタBNC
AC電源電圧100~240 VAC, 47~63 Hz
寸法15.75 x 11.8 x 5.9 in
400 x 300 x 150 mm
オプション機能ホットスイッチング
LCDディスプレイ
ホットスイッチングとLCDディスプレイ

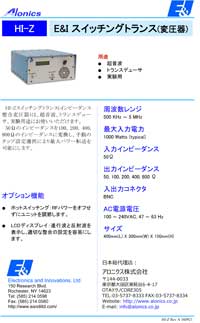

製品カタログ

スイッチングトランス:HI-Zのカタログにつきましては、「お問い合わせフォーム」よりご遠慮なくお問い合わせください。
