クラスA 300W出力、周波数300KHz~35MHz
- 全帯域でクラスA増幅
- 強制空冷
- オールソリッドステート
広帯域RFパワーアンプ:A500は、E&I社のポリシーでもある高品質、耐久性、堅牢性を備えた製品として作られており、超音波、HF(短波帯)送信機、RFI/EMI、プラズマ装置、一般研究用などに適しています。
使いやすさ
A500は、300KHz~35MHzの全レンジにおいて500WのクラスAリニア出力を保証し、高調波歪やIMDは大変低く抑えられています。
全帯域をカバーする為のバンド切換はもとより調整等は一切必要なく、常に60dB(Typ)のゲインが得られ偏差は帯域内で±1.5dBです。
A500は一般的に使用されているほとんどの信号発生器、周波数シンセサイザ、スイープジェネレータなどを信号源として使用することができ、AM、FM、SSB、パルス、複雑な変調波に対しても優れた波形再現性を示します。
堅牢設計
A500は、13dBm(1.0Vrms)の入力やいかなる負荷VSWRにも耐えられるよう設計されています。
内部のスイッチング電源は、広いACライン条件に対しても安定した動作が得られるよう余裕をもった定格になっており、強制空冷は長期間信頼性が得られるよう内部温度を低く抑えます。
RF出力は丈夫なDMoS FETを採用し、更に余裕を持った設計により負担軽減を行い優れたMTBFを得ています。
仕様
動作クラス | クラスA |
---|---|
周波数レンジ | 300KHz-35MHz |
定格出力 | 500W(1dBコンプレッション) |
飽和出力 | 700W Maximum |
ゲイン | 60dB (nominal) |
ゲイン偏差 | ±1.5dB |
定格出力を得る為の入力値 | 0.5mW Max |
入力インピーダンス / VSWR | 50Ω / 1.5:1 max |
出力インピーダンス / VSWR | 50Ω / 2:1 max |
高調波レベル | < -23dBc |
耐久性 | ∞:1 VSWR |
安定度 | いかなる受動負荷に対しても無条件安定 |
保護 |
|
フロントパネルメータ | 進行波および反射波を表示 |
3次インターセプトポイント | IP3:+63dBm |
AC入力電圧範囲 | 200-240VAC 47-63Hz 最大電流 20Amps@208VAC |
動作時環境温度 | 0-40℃ |
冷却 | 強制空冷 |
質量 | 86kg |
サイズ | 635mm(H)X432mm(W)X508mm(D) |

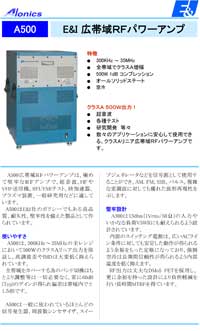

製品カタログ
広帯域RFパワーアンプ:A500のカタログにつきましては、「お問い合わせフォーム」よりご遠慮なくお問い合わせください。
