広帯域RFパワーアンプ

広帯域RFアンプドライバー:CDA-LF

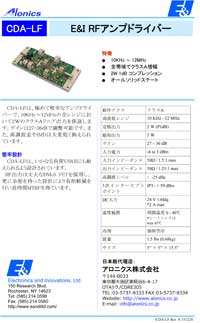

アンプドライバー CDA-LF

  • 他システムへの統合に
  • 全帯域でクラスA増幅
  • オールソリッドステート

クラスA 2W出力、周波数10KHz~12MHz

アンプドライバー:CDA-LFは、E&I社のポリシーでもある高品質、耐久性、堅牢性を備えたアンプドライバーで、10KHz~12MHzの全レンジにおいて2WのクラスAリニア出力を保証します。
ゲインは27-36dBで調整可能です。
また、高調波歪やIMDは大変低く抑えられています。

堅牢設計

CDA-LFは、いかなる負荷VSWRにも耐えられるよう設計されています。
RF出力は丈夫なDMoS FETを採用し、更に余裕を持った設計により負担軽減を行い優れたMTBFを得ています。

仕様

動作クラス クラスA
周波数レンジ 10KHz-12MHz
定格出力 2W(1dBコンプレッション)
飽和出力 5W
ゲイン 27-36MHz
ゲイン偏差 ±1.5dB
入力電力 -6 to 3 dBm
入力インピーダンス / VSWR 50Ω / 1.5:1 max
出力インピーダンス / VSWR 50Ω / 1.25:1 max
高調波レベル < -25dBc
3次インターセプトポイント IP3:+59dBm
DC入力 24 V 1.6ldq
*2 A max
動作時環境温度 0-40℃
*ヒートシンクはmax 65℃
冷却 強制空冷
質量 0.68kg
サイズ 12.7cmX12.7cmX39.37cm
