広帯域RFパワーアンプ

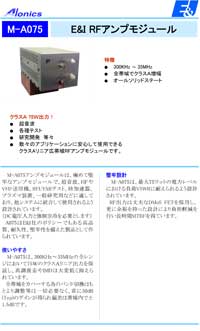

広帯域RFアンプモジュール:M-A075

アンプモジュール:M-A075

  • 他システムへの統合に
  • オールソリッドステート

クラスA 75W出力、周波数300KHz~35MHz

広帯域RFアンプモジュール:M-A075は、E&I社の高品質、耐久性、堅牢性を備えたアンプモジュールで、超音波、HF(短波帯)送信機、RFI/EMI、プラズマ装置、一般研究用などに適しており、他システムに統合して使用されるよう設計されています。
(DC電圧入力と強制空冷を必要とします)

使いやすさ

M-A075は、300KHz~35MHzの全レンジにおいて75WのクラスAリニア出力を保証し、高調波歪やIMDは大変低く抑えられています。
全帯域をカバーする為のバンド切換はもとより調整等は一切必要なく、常に50dB(Typ)のゲインが得られ偏差は帯域内で±1.5dBです。
M-A075は一般的に使用されているほとんどの信号発生器、周波数シンセサイザ、スイープジェネレータなどを信号源として使用することができ、AM、FM、SSB、パルス、複雑な変調波に対しても優れた波形再現性を示します。

堅牢設計

M-A075は、最大75ワットの電力レベルにおける負荷VSWRにも耐えられるよう設計されています。
RF出力は丈夫なDMoS FETを採用し、更に余裕を持った設計により負担軽減を行い優れたMTBFを得ています。

仕様

動作クラス クラスA
周波数レンジ 300KHz-35MHz
定格出力 75W(1dBコンプレッション)
飽和出力 100-150W
ゲイン 50dB (nominal)
ゲイン偏差 ±1.5dB
定格出力を得る為の入力値 1mW Max
入力インピーダンス / VSWR 50Ω / 1.5:1 max
出力インピーダンス / VSWR 50Ω / 2:1 max
高調波レベル < -25dBc @ 75W
耐久性 ∞:1 VSWR
安定度 いかなる受動負荷に対しても無条件安定
保護
入力
最大+13dBm(1.0Vrms)までの過入力とVSWR無限大の負荷に耐える
3次インターセプトポイント IP3:+60dBm
DC入力 24 V @ 2.2A
42 V @ 8.0A
動作時環境温度 0-40℃
冷却 ヒートシンクの温度を85℃以下に保つため、強制空冷を必要とします
質量 5.5kg
サイズ 15.2cmX11.5cmX25.4cm
