低コストで柔軟なソリューション

RFパワーインジケータ:PI-10は、100KHz~10MHzの範囲の信号源のRFレベルを測定するのに使用されます。

パワーインジケーター
  • 進行波と反射波の同時測定
  • 低い挿入損失
  • 周波数範囲:100KHz~10MHz
  • 容量:200W

このポータブルなユニットは、容易に読み取れるLCDディスプレイを備えた自己完結型のユニットで、チューニングやその他調整は必要ありません。
PI-10は、システムの負荷に送信されるパワーが素早く正確に決定されるよう進行波と反射波を測定し表示します。
機器の特性インピーダンスは50Ωで、200Wまでのパワーレベルで動作します。

仕様

スタート周波数100 KHz
ストップ周波数10 MHz
定格パワー出力200 W
入力インピーダンス / VSWR50 Ω / 1.25:1 max
出力インピーダンス / VSWR50 Ω / 1.25:1 max
寸法130 x 150 x 250 mm

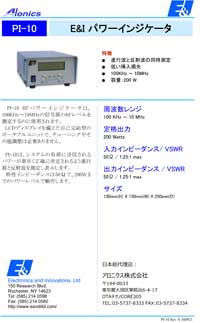

製品カタログ

パワーインジケータ:PI-10のカタログにつきましては、「お問い合わせフォーム」よりご遠慮なくお問い合わせください。
