広帯域RFパワーアンプ

フェイズドアレイシステム:10AB24

フェイズドアレイシステム:10AB24

  • 強制空冷
  • オールソリッドステート

10W出力(チャンネルあたり)、24チャンネル

フェイズドアレイパワーアンプシステム:10AB24は、24チャンネルを搭載し、チャンネルあたり10Wを生成する広帯域ソリッドステートアンプシステムです。
準線形のクラスABのアンプで、周波数スペクトル500KHzから3MHzをカバーします。

製品仕様

主な性能特性

チャンネル数 24
定格出力 10W / チャンネル
スタート周波数 500 kHz
ストップ周波数 3 MHz
ゲイン 39 dB
動作クラス クラスAB

仕様

ゲイン偏差 ±1.5 dB
定格出力を得る為の入力値 1 mW
入力インピーダンス / VSWR 50 Ω / 1.5:1 max
出力インピーダンス / VSWR 50 Ω / 1.25:1 max

形状

高さ 775 mm (30.5 in)
597 mm (23.5 in)
奥行 648 mm (25.5 in)
質量 16 kg (45 lb)

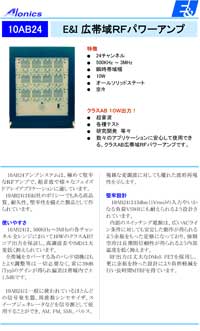

製品カタログ

仕様の詳細は、下記カタログをご参照ください。
