75W出力(チャンネルあたり)、2チャンネル
フェイズドアレイパワーアンプシステム：75A2は、300KHz～35MHzの周波数スペクトルをカバーする広帯域ソリッドステートアンプシステムです。
各チャンネルは定格出力75Wで、低い高調波と相互変調歪を持ちます。
飽和電力125W以上では増加する歪成分が生成されます。
高直線性のクラスAの75A2は、AMやFM,SSB,パルス,複雑な変調信号の入力を増幅します。アンプは、条件なく安定する50dBのゲインを持ち、ソースと負荷インピーダンスのミスマッチの組み合わせであっても振動しません。
また、出力負荷のミスマッチやオーバードライブによる障害から保護されています。
製品仕様
主な性能特性
| チャンネル数 | 2 |
|---|
| 定格出力 | 75W / チャンネル |
|---|
| スタート周波数 | 300 kHz |
|---|
| ストップ周波数 | 75 MHz |
|---|
| ゲイン | 50 dB |
|---|
| 動作クラス | クラスA |
|---|
仕様
| 飽和出力 | 300 KHz～75 MHz > 100 W Per Channel |
|---|
| ゲイン | 50 dB |
|---|
| ゲイン偏差 | ±1.5dB |
|---|
| 定格出力を得る為の入力値 | 1 mW |
|---|
| 入力インピーダンス / VSWR | 50Ω / 1.5:1 max |
|---|
| 出力インピーダンス / VSWR | 50Ω / 1.25:1 max |
|---|
| 高調波レベル | -25dBc |
|---|
| 耐久性 | oo:1 VSWR |
|---|
| 安定度 | いかなる受動負荷に対しても無条件安定 |
|---|
| 保護 |
- 入力
- 最大+13dBm(1.0Vrms)までの過入力とVSWR無限大の負荷に耐える
|
|---|
| フロントパネルメーター | 2つのディスプレイが、200W/50Ωまでを表示
それぞれのチャンネルの進行波と反射波を同時に表示 |
|---|
| ３次インターセプトポイント | IP3 ～ 57 dBm |
|---|
| AC入力 | 85 ～ 264 VAC, 47 ～ 63 Hz |
|---|
| 温度範囲 | 0 ～ 40 ºC |
|---|
| 冷却 | 強制空冷 |
|---|
| コネクタ | BNC |
|---|
| AC入力電圧範囲 | 100 ～ 240 VAC, 47 ～ 63 Hz |
|---|
| 動作時環境温度 | 0 ～ 40 ºC |
|---|
| 寸法 | 5.2 x 16.5 x 18.1 in |
|---|
形状
| 高さ | 133.35 mm (5.25 in) |
|---|
| 幅 | 422.15 mm (16.62 in) |
|---|
| 奥行 | 508 mm (20 in) |
|---|
| 質量 | 28.6 kg (63lb) |
|---|

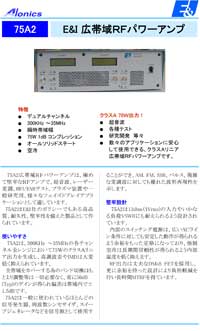

製品カタログ
