広帯域RFパワーアンプ

マッチングトランス

マッチングトランス

特長
  • インピーダンス変換オプション:3~200Ω
  • ハイパワーオプションあり
  • 周波数範囲:10KHz~10MHz
  • コンパクトデザイン

低コストで柔軟なソリューション

JTシリーズのステップアップ(昇圧)/ステップダウン(降圧)トランスは、インピーダンス整合のための低コストで柔軟なソリューションを提供します。
JTシリーズトランス(変圧器)は広い周波数帯域で動作し、お使いのRFアンプのパワーを増加させることなくピークピーク値を増大させます。
コンパクトなサイズのため、簡単に負荷の近くに配置することができ、ネットワークのQ値による損失を最小限に抑えることが可能です。

マッチングトランス製品一覧

モデル スタート
周波数
ストップ
周波数
最大
入力電力
入力
インピー
ダンス
(公称)
出力
インピー
ダンス
(公称)
入出力
コネクタ
JT-3 10 KHz 5 MHz 150 W 50 Ω 3.1 Ω BNC
JT-6 10 KHz 10 MHz 150 W 50 Ω 5.5 Ω BNC
JT-12 10 KHz 10 MHz 150 W 50 Ω 12 Ω BNC
JT-25 10 KHz 10 MHz 150 W 50 Ω 25 Ω BNC

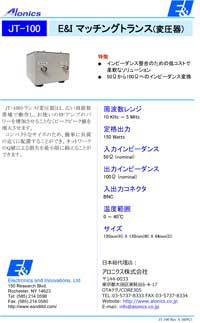

JT-100 10 KHz 5 MHz 150 W 50 Ω 100 Ω BNC
JT-200 10 KHz 5 MHz 150 W 50 Ω 200 Ω BNC
